- 吹付けコンクリートに作用する応力を計測し、支保効果を確認します。
- 吹付けコンクリートの応力状態を把握し、施工時の安全管理に活用します。
- 吹付け面に生じる応力を確認し、支保工の妥当性判断に活用します。
B計測 — 代表点計測 吹付けコンクリート応力計測

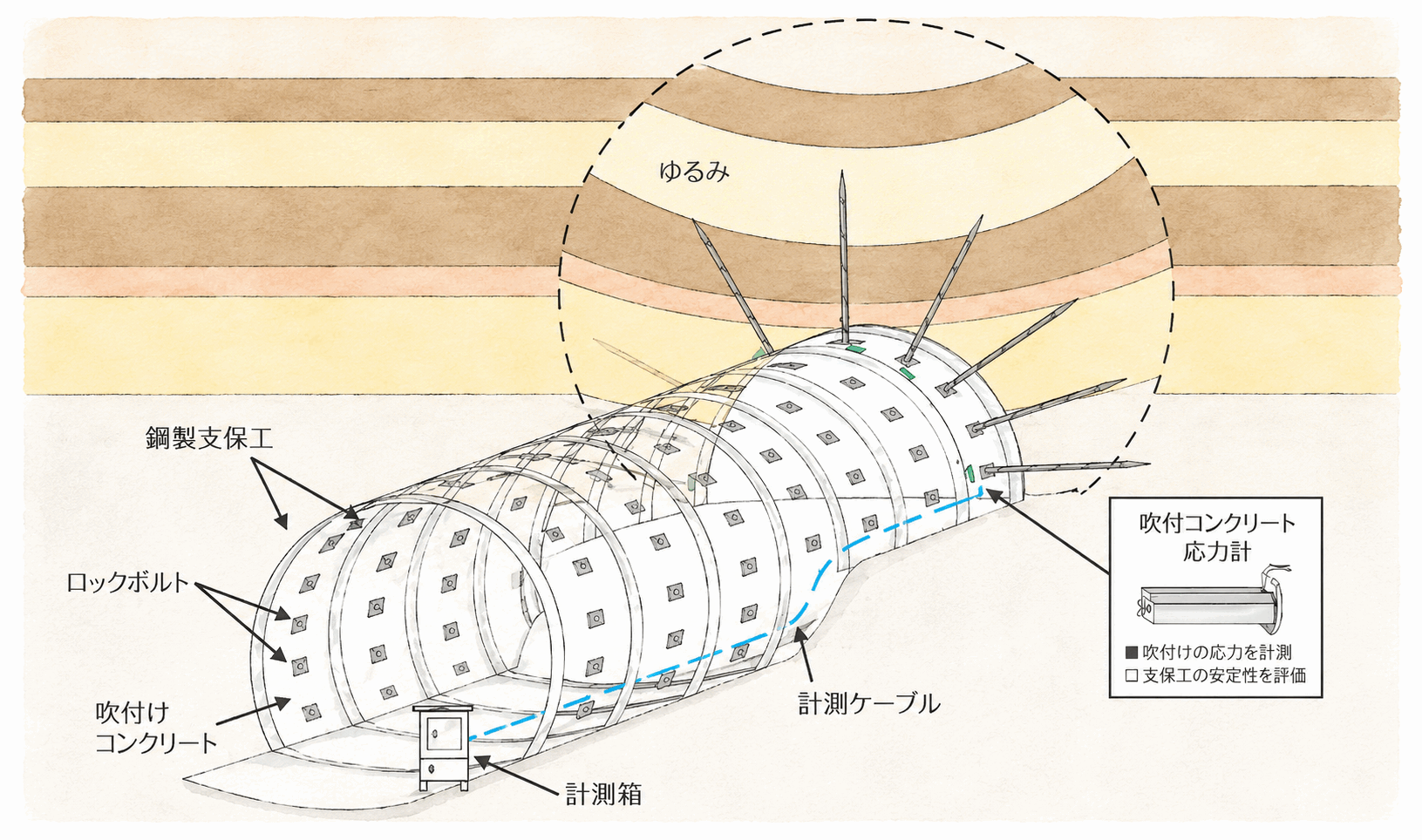

吹付けコンクリート応力計は、トンネル掘削に伴い吹付けコンクリートに作用する応力を計測する機器です。応力の大きさや変化を把握することで、支保構造の安定性や施工の妥当性を確認し、安全管理や対策工の検討に活用します。
こんな現場・状況でご活用いただけます
吹付けコンクリート応力計による計測結果と設置状況
| 計測目的 | 吹付けコンクリートに作用する応力を把握し、支保構造の安定性を確認します。 |
|---|---|
| 主な確認内容 | 応力の大きさ、経時変化、圧縮・引張の傾向、支保工への作用状況を確認します。 |
| 活用内容 | 支保工の効果確認、施工の妥当性判断、対策工の検討、安全管理に活用します。 |
吹付けコンクリート応力計は、吹付けコンクリート内部に発生する応力を直接計測する機器です。 応力の大きさや変化を把握することで、支保材としての耐力やトンネル構造全体の安定性を確認し、必要に応じた対策工の検討資料として活用します。
計測フロー
-
1
計測計画の確認
計測位置、測定断面、設置方向、測定頻度を確認します。
-
2
吹付けコンクリート応力計の設置
現場で使用してるコンクリートを計測器に詰めて所定の位置に応力計を設置し、吹付けコンクリートと一体化するように施工します。
-
3
初期値測定
設置後の基準値を測定し、以降の応力変化を確認できる状態にします。
-
4
評価・活用
支保材の耐力評価、トンネル全体の安定性確認、対策工の検討資料として活用します。
吹付けコンクリート応力計による計測結果と設置状況

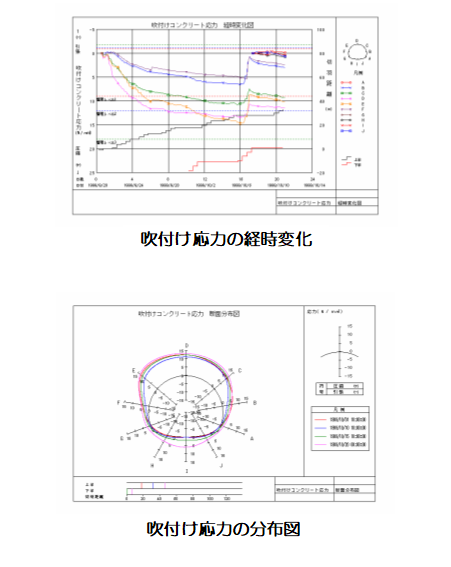

経時変化図
吹付けコンクリートに発生する応力を継続的に計測し、時間の経過に伴う応力変化や断面内の分布状況を確認します。計測結果は、支保材としての耐力評価やトンネル全体の安定性確認、必要な対策工の検討に活用します。

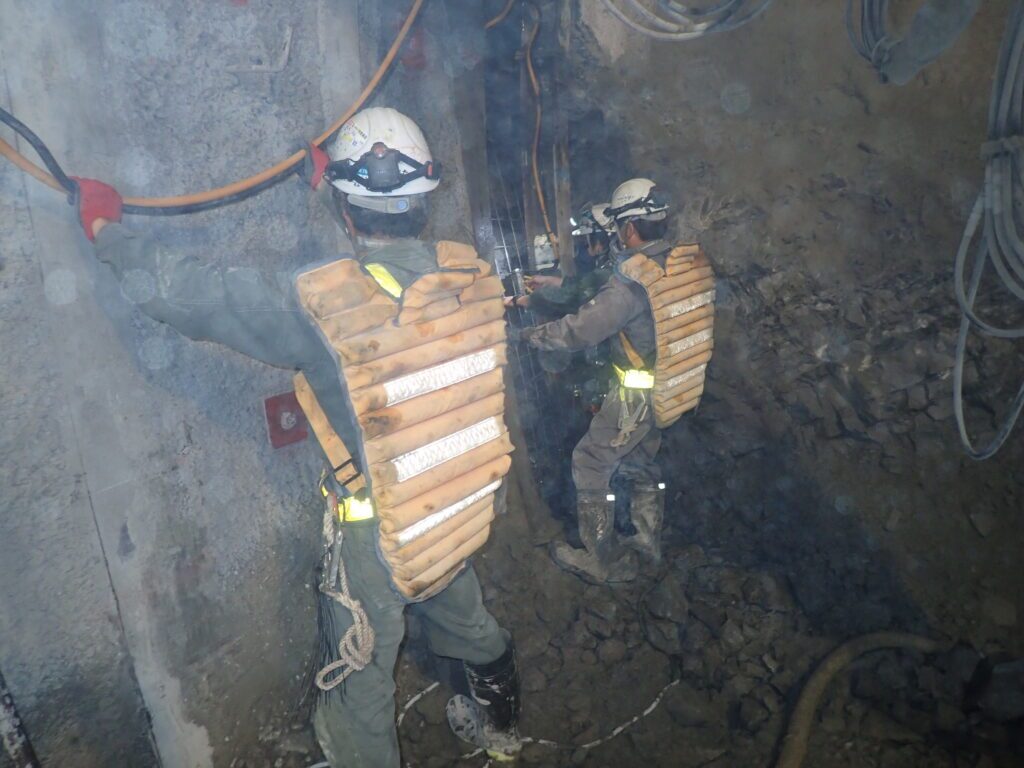

計測器設置状況

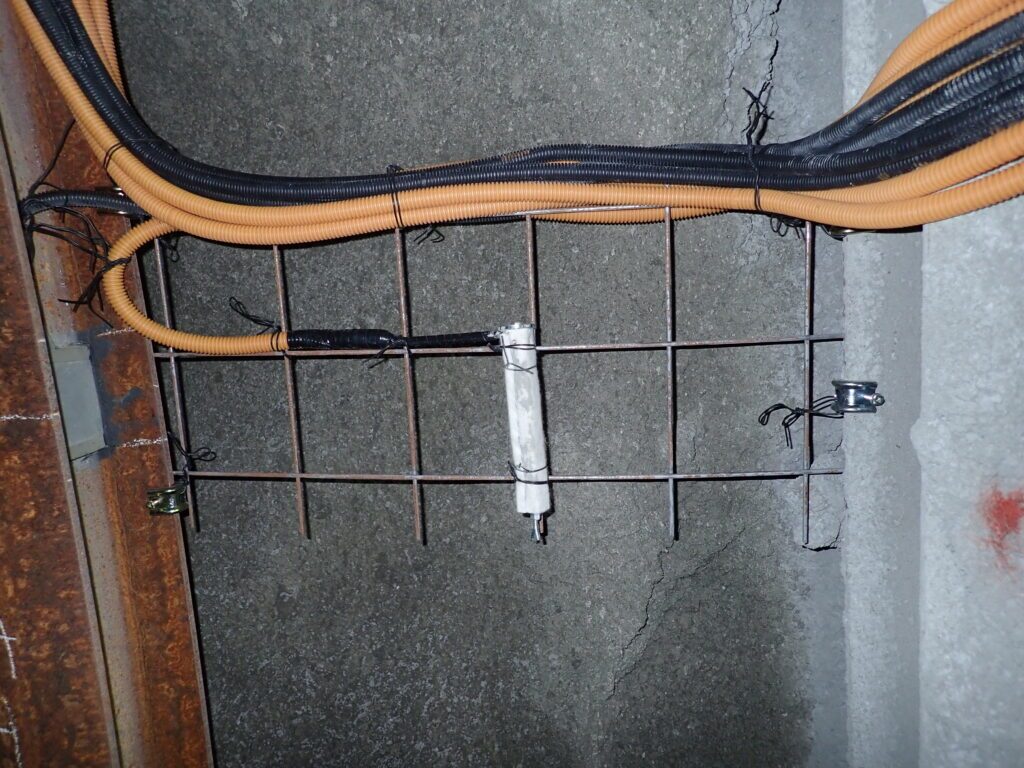

計測器設置完了
アクティックが選ばれる理由
-
1
現場工程に合わせた確実な設置
施工工程を確認し、施工会社と連携しながら計測器と配線を確実に設置します。
-
2
安定した計測を支える丁寧な管理
計測器、ケーブル、接続部の状態を確認し、継続してデータを取得できるよう管理します。
-
3
計測結果を分かりやすく整理
計測値の推移をグラフや一覧表にまとめ、変化を確認しやすい資料を作成します。
