- 鋼製支保工に作用する応力を計測し、支保効果や安定性を確認します。
- 鋼製支保工の負荷状況を確認し、支保構造の妥当性を判断します。
- 応力の変化を継続監視し、支保工や対策工の検討に活用します。
B計測 — 代表点計測 鋼製支保工応力計

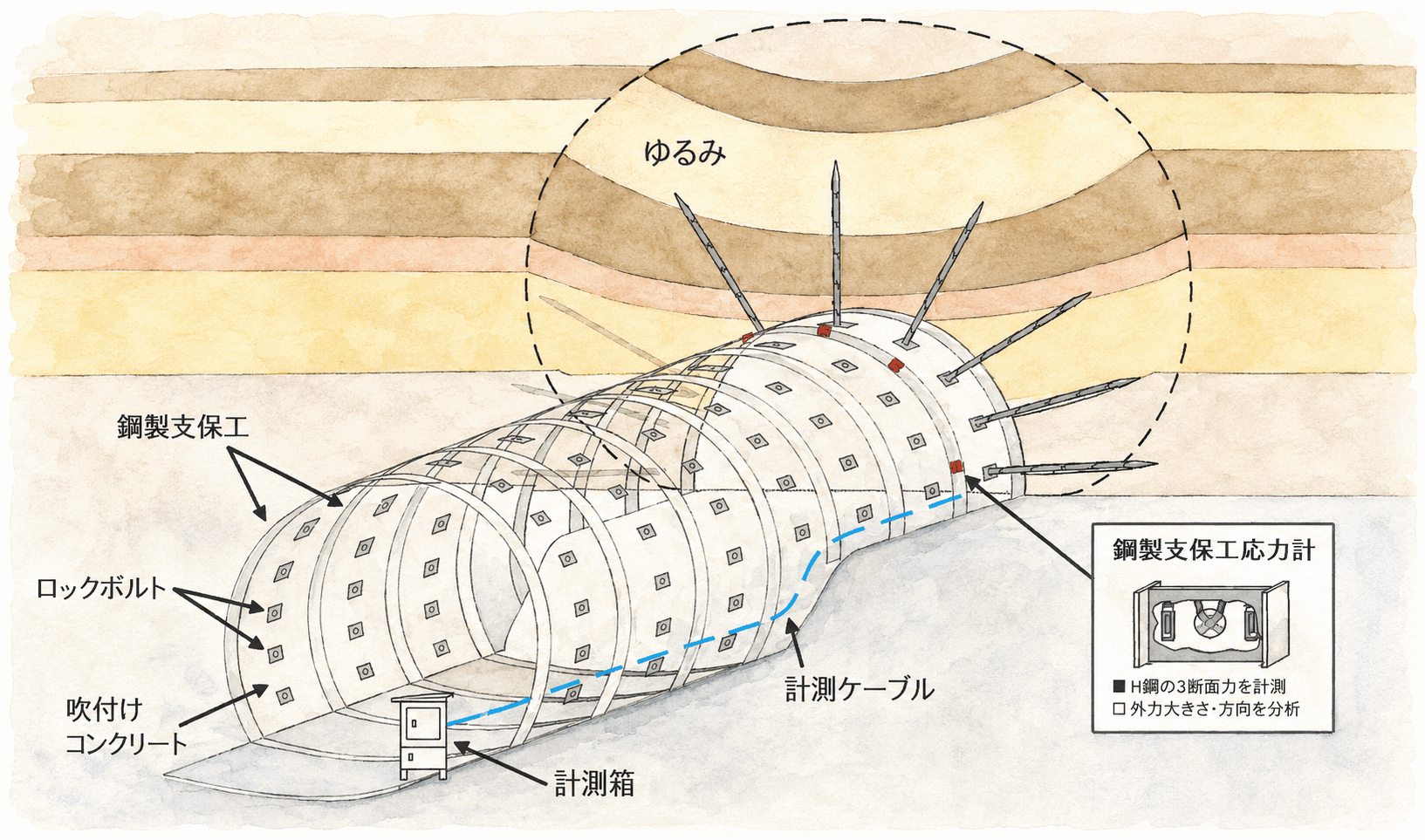

鋼製支保工応力計は、トンネル掘削に伴い鋼製支保工に作用する応力を計測する機器です。応力の大きさや変化を把握することで、支保工の負荷状況や支保構造の妥当性を確認し、施工時の安全管理や対策工の検討に活用します。
こんな現場・状況でご活用いただけます
計測の概要
| 計測目的 | 鋼製支保工に作用する応力を把握し、支保工の負荷状況や安定性を確認します。 |
|---|---|
| 主な確認内容 | 応力の大きさ、経時変化、発生位置、支保工への負荷状況を確認します。 |
| 活用内容 | 支保構造の妥当性確認、対策工の検討、施工時の安全管理に活用します。 |
鋼製支保工応力計は、鋼製支保工にセンサを取り付け、発生するひずみ量から軸力・曲げ・せん断力などを計測する機器です。 測定結果から、鋼製支保工に作用する荷重や背面土圧の状態を把握し、支保材の耐力評価やトンネル構造全体の安定性確認に活用します。 また、鋼製支保工の寸法・形状・建込み間隔の妥当性判断や、必要な対策工の検討資料としても役立てます。
計測フロー
-
1
計測計画の確認
測定断面、設置位置、計測方向、測定頻度を確認します。
-
2
鋼製支保工へセンサ取付け
鋼などの鋼製支保工にセンサを取り付け、軸力・曲げ・せん断力を計測できる状態にします。
-
3
鋼製支保工の建込み
所定の位置に鋼製支保工を建込み、吹付けコンクリート等と一体化させます。
-
4
初期値測定
建込み後の基準値を測定し、以降の応力変化を比較できる状態にします。
-
5
評価・活用
支保材の耐力評価、トンネル全体の安定性確認、鋼製支保工の寸法・形状・建込み間隔の妥当性判断に活用します。
鋼製支保工応力計による計測結果と設置状況

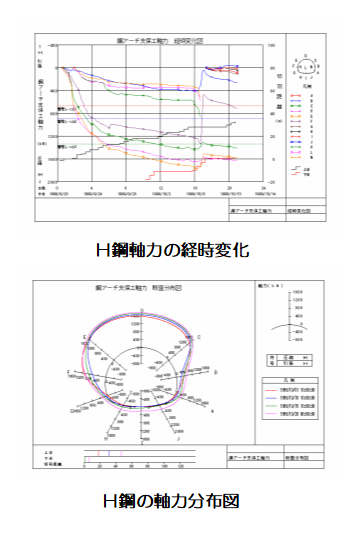

経時変化図
鋼製支保工に作用する軸力を継続的に計測し、時間の経過に伴う応力変化や断面内の分布状況を確認します。計測結果は、支保材の耐力評価、トンネル全体の安定性確認、必要な対策工の検討資料として活用します。

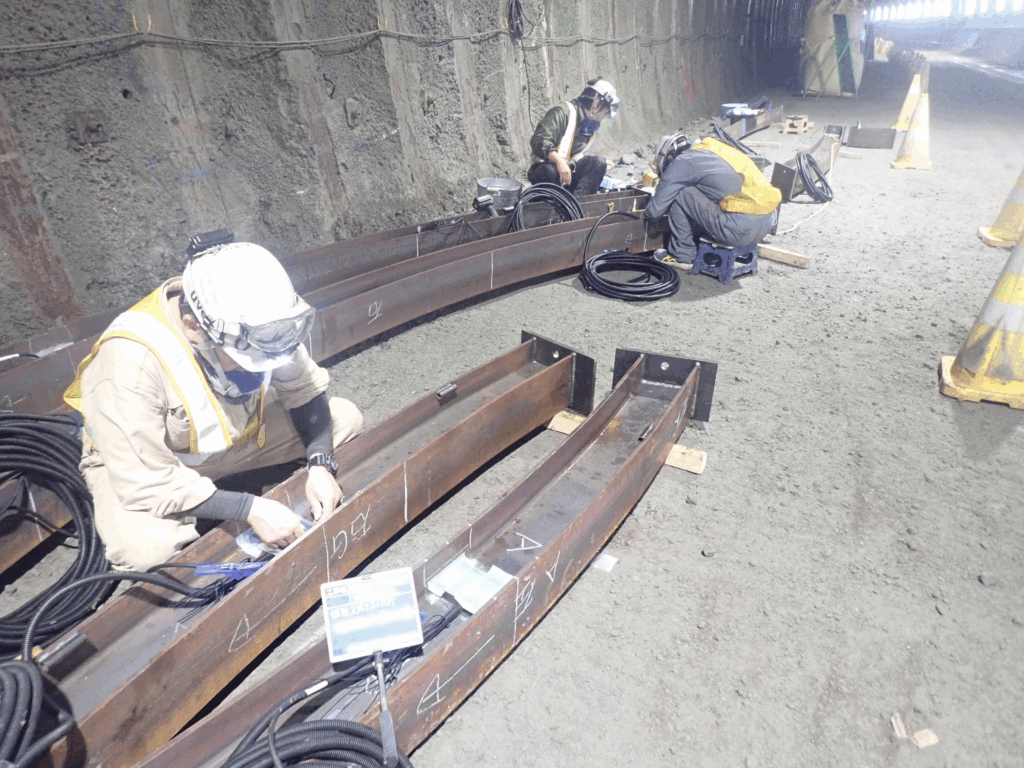

計測器取付加工状況

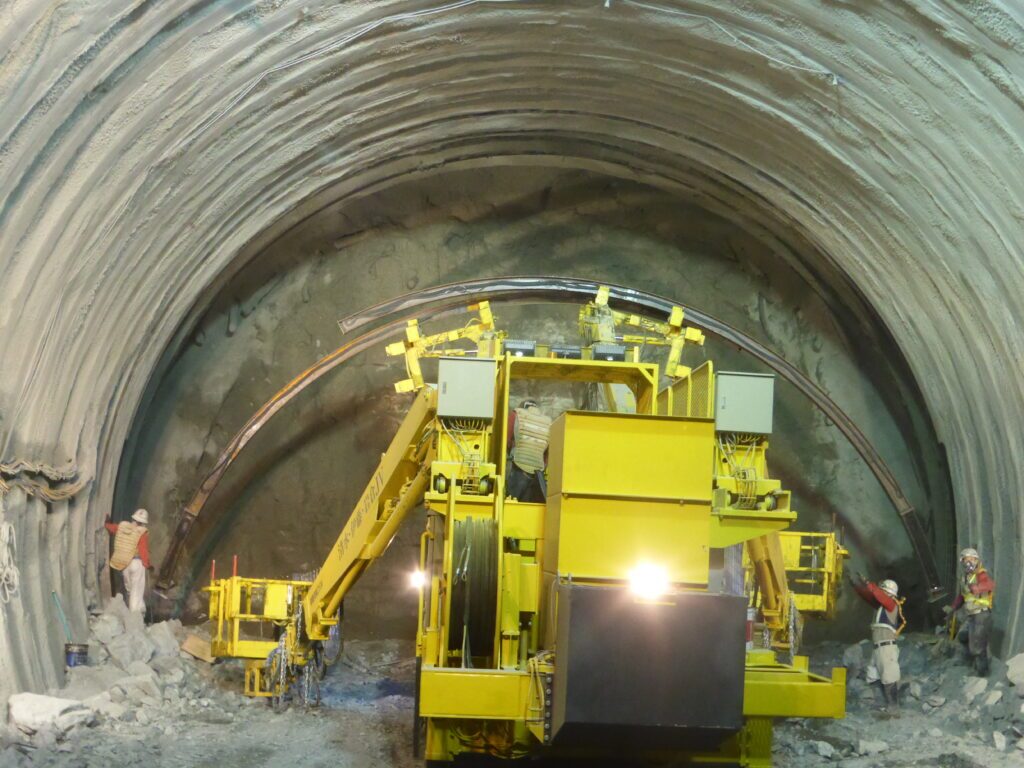

計測器設置状況
