- 覆工コンクリートに作用する応力を計測し、構造の安定性を確認します。
- 覆工コンクリートの負荷状況を確認し、施工時の安全管理に活用します。
- 応力の経時変化を監視し、覆工構造の妥当性や安定性を確認します。
B計測 — 二次覆工計測 覆工コンクリート応力計

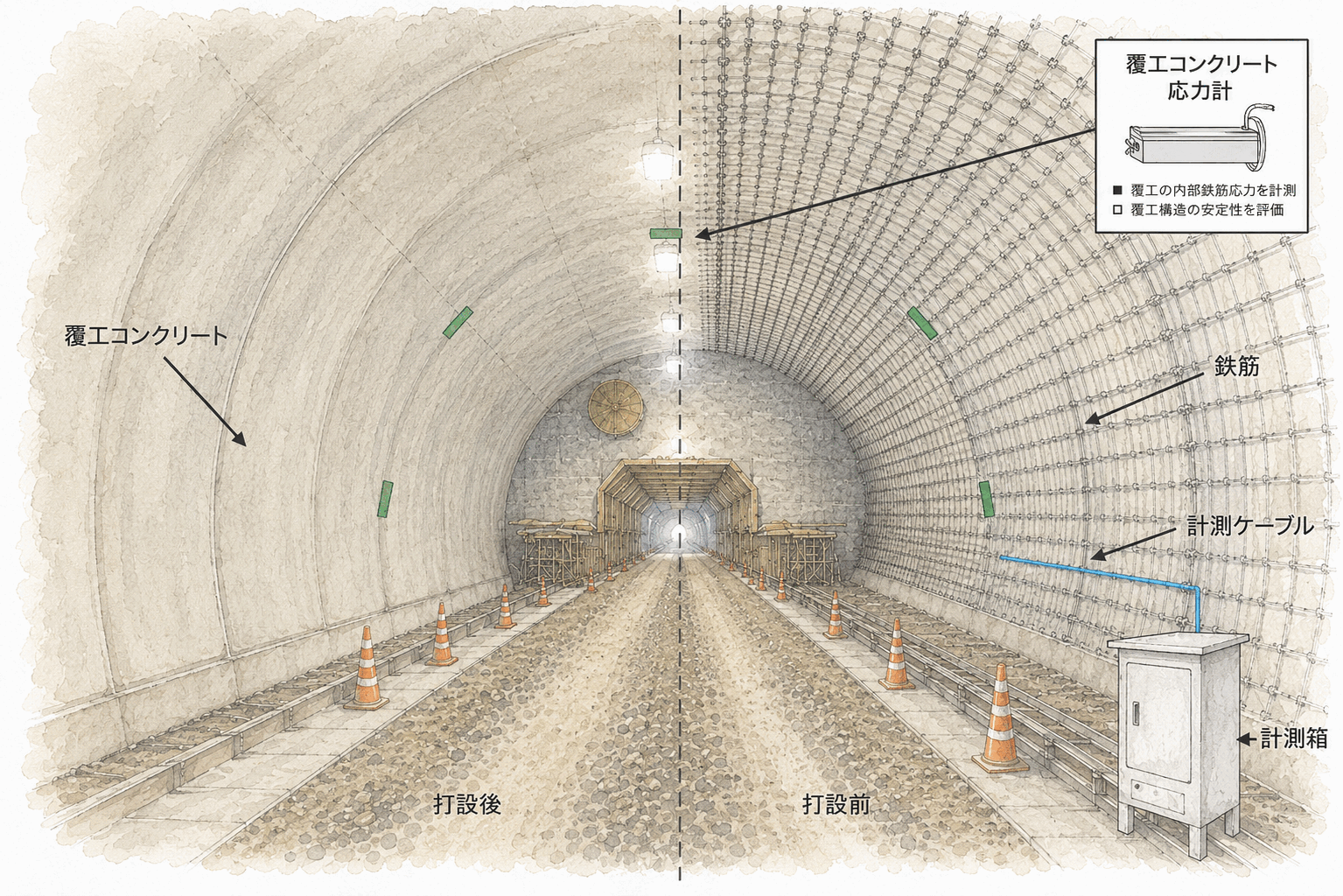

覆工コンクリート応力計は、トンネル覆工に発生する応力を計測し、構造物としての安定性や負荷状況を確認するための計測機器です。計測結果は、覆工コンクリートの耐力評価や変状要因の把握、必要な対策工の検討資料として活用します。
こんな現場・状況でご活用いただけます
計測の概要
| 計測目的 | 覆工コンクリートに作用する応力を把握し、構造物としての安定性を確認します。 |
|---|---|
| 主な確認内容 | 応力の大きさ、経時変化、圧縮・引張の傾向、断面内の応力分布を確認します。 |
| 活用内容 | 覆工の耐力評価、変状要因の把握、対策工の検討、安全管理に活用します。 |
二次覆工コンクリート応力計は、覆工コンクリート内部に発生する応力を直接計測する機器です。 応力の大きさや変化を把握することで、覆工コンクリートの耐力評価やトンネル構造全体の安定性確認に活用します。 また、トンネル完成後の維持管理指標や、覆工変状の要因推定、必要な対策工の検討資料としても役立てます。
計測フロー
-
1
計測計画の確認
測定断面、設置位置、測定方向、計測頻度を確認します。
-
2
覆工コンクリート応力計応力計の設置
現場で使用してるコンクリートを計測器に詰めて所定の位置に応力計を設置し、覆工コンクリートと一体化するように施工します。
-
3
初期値測定
打設後の基準値を測定し、以降の応力変化を確認できる状態にします。
-
4
評価・活用
覆工の耐力評価、トンネル構造の安定性確認、維持管理指標、覆工変状要因の推定、対策工の検討に活用します。
覆工コンクリート応力計による計測結果と設置状況

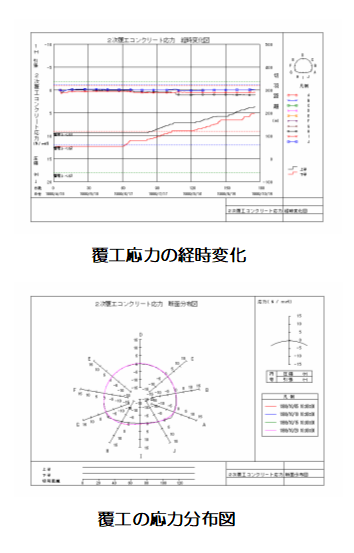

経時変化図
二次覆工コンクリートに発生する応力を継続的に計測し、時間の経過に伴う応力変化や断面内の分布状況を確認します。計測結果は、覆工の耐力評価、トンネル構造全体の安定性確認、維持管理指標や変状要因の推定に活用します。

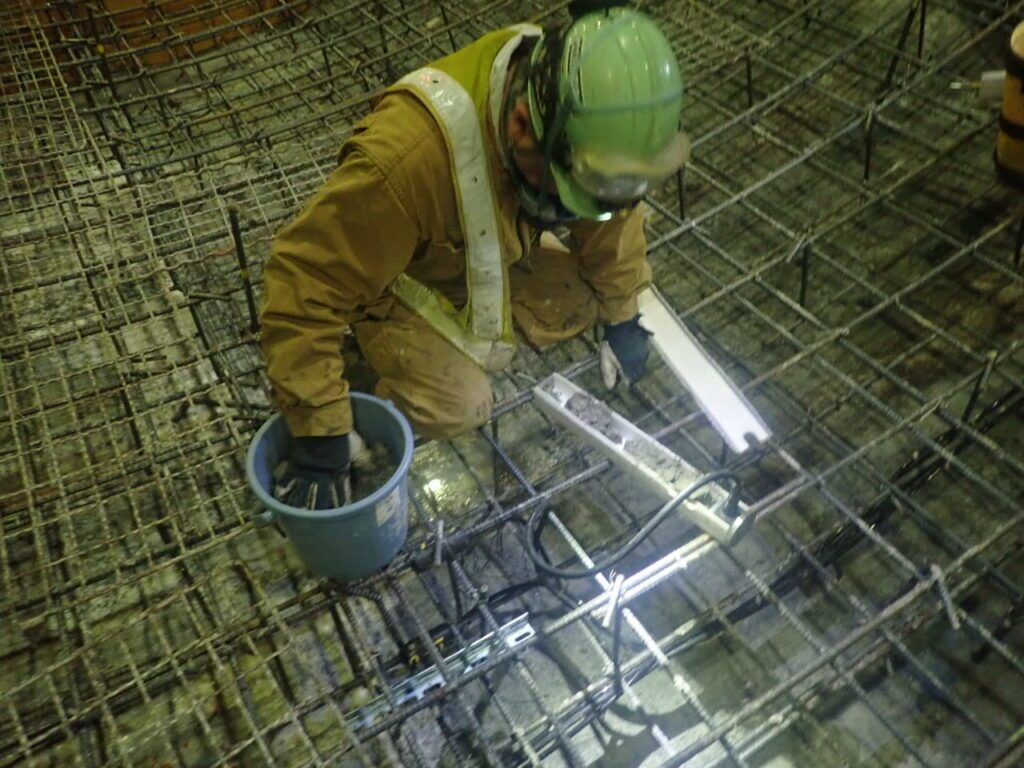

計測器設置状況

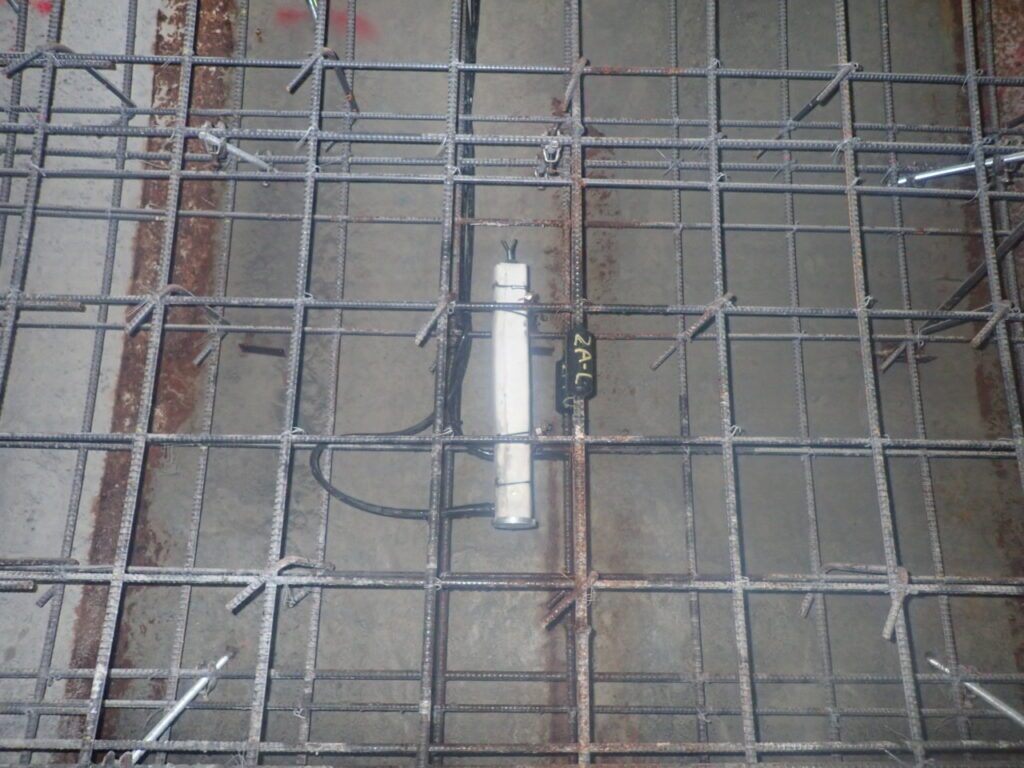

計測器設置完了
