- 地すべりによる地中変位を深度別に把握します。
- 岩盤内部の変位箇所や変位方向を確認します。
- 工事に伴う周辺地盤の水平変位を監視します。
斜面の監視 孔内傾斜計

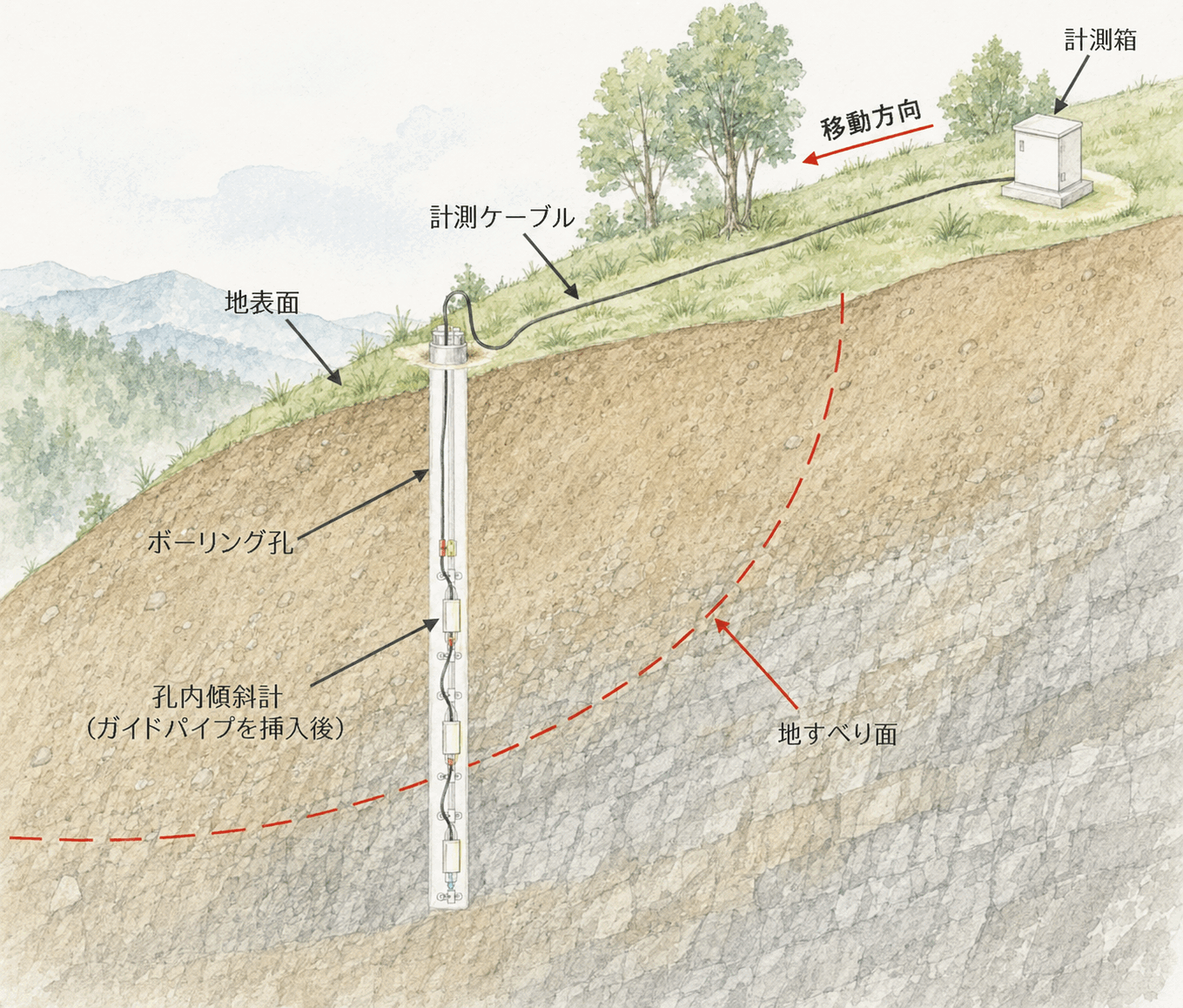

ボーリング孔内に設置したガイド管へ傾斜計を挿入し、地盤・岩盤内部の変位量と変位方向を深度ごとに計測します。
地すべりや岩盤の変動、掘削・地盤改良などの工事に伴う周辺地盤の水平変位を把握し、安定性評価や安全管理、対策工の検討に活用します。
こんな現場・状況でご活用いただけます
計測の概要
| 計測目的 | 地盤・岩盤内部の変位量と変位方向を深度ごとに把握し、変位が集中する箇所や進行状況を確認します。 |
|---|---|
| 計測方法 | ボーリング孔内に設置したガイド管へ傾斜計を挿入し、一定の深度間隔で管の傾きを計測します。 |
| 活用内容 | 地すべりや岩盤変位の監視、斜面・岩盤の安定性評価、対策工の検討および施工後の効果確認に活用します。 |
孔内傾斜計測は、ボーリング孔内に設置したガイド管へ傾斜計を挿入し、一定の深度間隔で管の傾きを計測するものです。 初期値と比較することで、地盤・岩盤内部の変位量、変位方向および深度分布を把握します。 地すべり計測では、変位が集中する深度からすべり面を推定し、地すべり活動の進行状況を確認します。 岩盤計測では、岩盤内部の変位分布や変位が集中する箇所を把握し、岩盤斜面や構造物周辺の安定性評価に活用します。 周辺地盤計測では、掘削や地盤改良などの工事に伴う地中の水平変位を深度ごとに把握し、周辺地盤や近接構造物への影響確認、安全管理に活用します。
計測フロー
-
1
計測計画の確認
地形・地質条件、地すべり範囲、岩盤状況、掘削・地盤改良などの施工計画を確認し、設置位置、計測深度、計測方向、計測頻度を整理します。
-
2
ボーリング削孔
計測計画に基づき、地盤・岩盤内部の変位を確認するために必要な深度までボーリングを行います。
-
3
ガイド管の設置
孔内にガイド管を挿入し、計測方向を確認したうえで、周囲を充填材により固定して地盤・岩盤と一体化させます。
-
4
傾斜計の設置
傾斜計や測定ケーブル、指示計などの計測機器を準備し、ガイド管内へ傾斜計を挿入して動作状況を確認します。
-
5
初期値計測
計測値が安定した段階で各深度の初期値を取得し、その後の変位を評価する基準とします。
-
6
評価・活用
変位が集中する深度や変位の進行方向を確認し、地すべり・岩盤の活動状況や、工事に伴う周辺地盤への影響を評価します。計測結果は、安全管理や対策工の検討、施工後の効果確認に活用します。
成果物・提出物
変位分布図
深度ごとの変位量と変位方向を図示し、地盤・岩盤内部の変位分布や、変位が集中する深度を分かりやすく表示します。
計測結果一覧表
計測日ごとの変位量や前回値からの変化量を深度別に整理し、変位の進行状況を確認しやすい一覧表にまとめます。
計測報告書
計測条件や計測方法、深度別の変位分布、経時変化などを整理し、地すべり・岩盤の活動状況や周辺地盤への影響を報告書にまとめます。
