- 地表面に生じる地盤の伸縮変位を計測します。
- 地すべりの移動量や進行状況を把握します。
- 地すべり活動の監視や安全管理に活用します。
斜面の監視 地盤伸縮計
地すべりによって発生した亀裂や段差をまたぐように地盤伸縮計を設置し、地表面の伸縮変位を継続的に計測します。
変位量や変位速度の推移から地すべり活動の進行状況を把握し、安全管理や対策工の検討に活用します。
こんな現場・状況でご活用いただけます
計測の概要
| 計測目的 | 地表面に生じる伸縮変位を把握し、地すべりの移動量や活動状況を確認します。 |
|---|---|
| 計測方法 | 地表面の亀裂や想定される地すべり境界をまたぐように計測器を設置し、地盤の伸縮変位を継続的に計測します。 |
| 活用内容 | 地すべり活動の監視、変位速度の把握、安全管理、対策工の検討および施工後の効果確認に活用します。 |

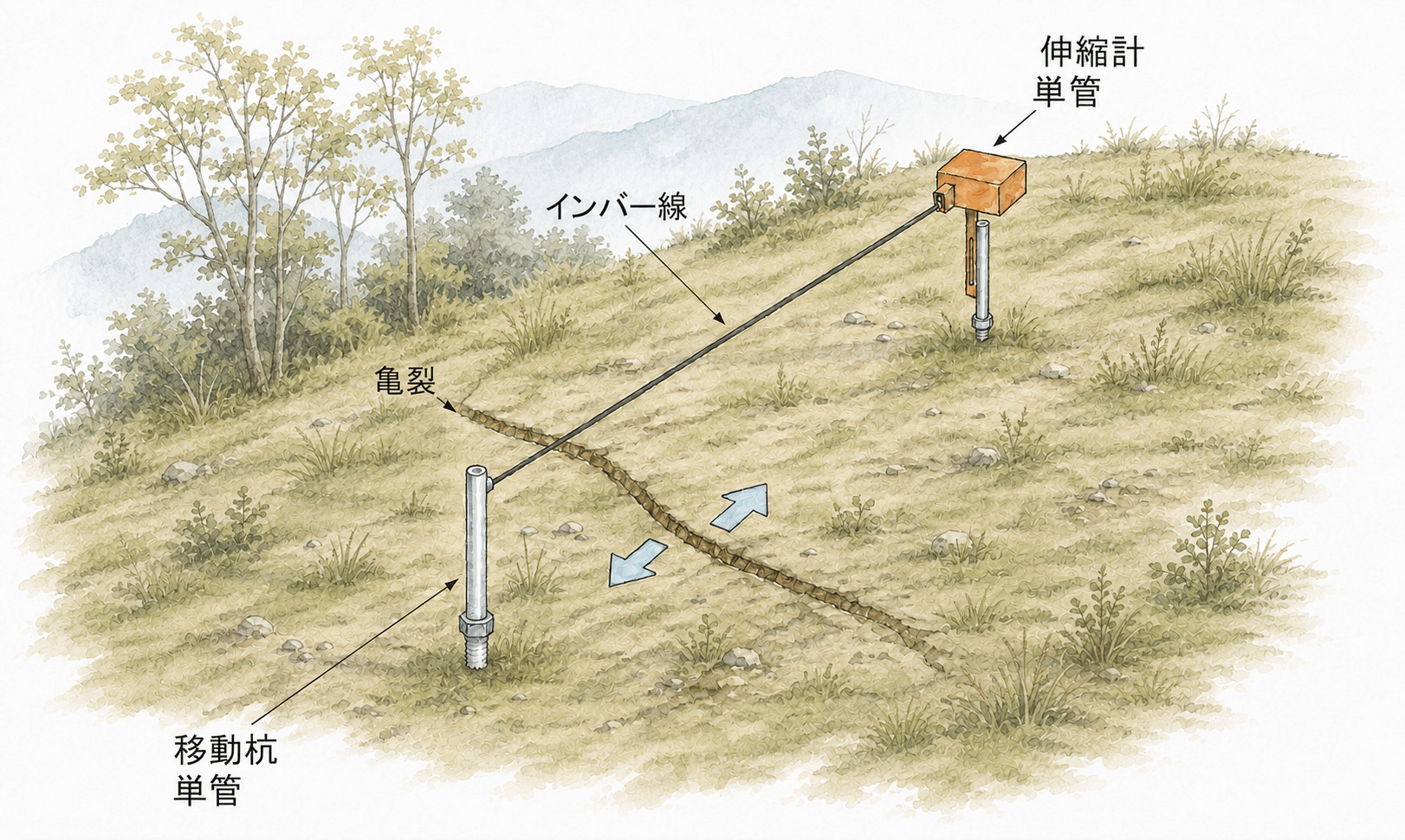

地盤伸縮計は、地表面に発生した亀裂や段差、想定される地すべり境界をまたぐように設置し、地盤の伸び・縮みを計測するものです。 地すべりの移動に伴って生じるワイヤーの移動量を計測器で捉え、地表面の変位量として記録します。計測値を継続的に確認することで、地すべり活動の発生や進行、変位速度の変化を把握できます。 地下水位や雨量などの計測結果と併せて整理することで、降雨・地下水位の上昇と地盤変位との関係を総合的に評価できます。
計測フロー
-
1
設置位置の選定
地形や地質、地表面の亀裂、過去の地すべり調査資料を確認し、計測位置や計測方向、計測頻度などを整理します。
-
2
地盤伸縮計の設置
固定点と移動点の間にワイヤーと地盤伸縮計を設置し、計測方向、張力、作動状況などを確認します。
-
3
初期値計測
計測器の設置後に初期値を取得し、その後の伸縮変位を評価する基準とします。
-
4
評価・活用
変位量や変位速度の推移から地すべりの活動状況を評価し、安全管理、対策工の検討および施工後の効果確認に活用します。
成果物・提出物
経時変化図
地盤の伸縮変位を時系列でグラフ化し、変位量や変位速度の増減を分かりやすく表示します。
計測結果一覧表
計測日ごとの変位量や前回値からの変化量を整理し、地すべり活動の推移を確認しやすい一覧表にまとめます。
計測報告書
計測方法や伸縮変位の経時変化、雨量・地下水位との関係などを整理し、地すべり活動の評価を報告書にまとめます。

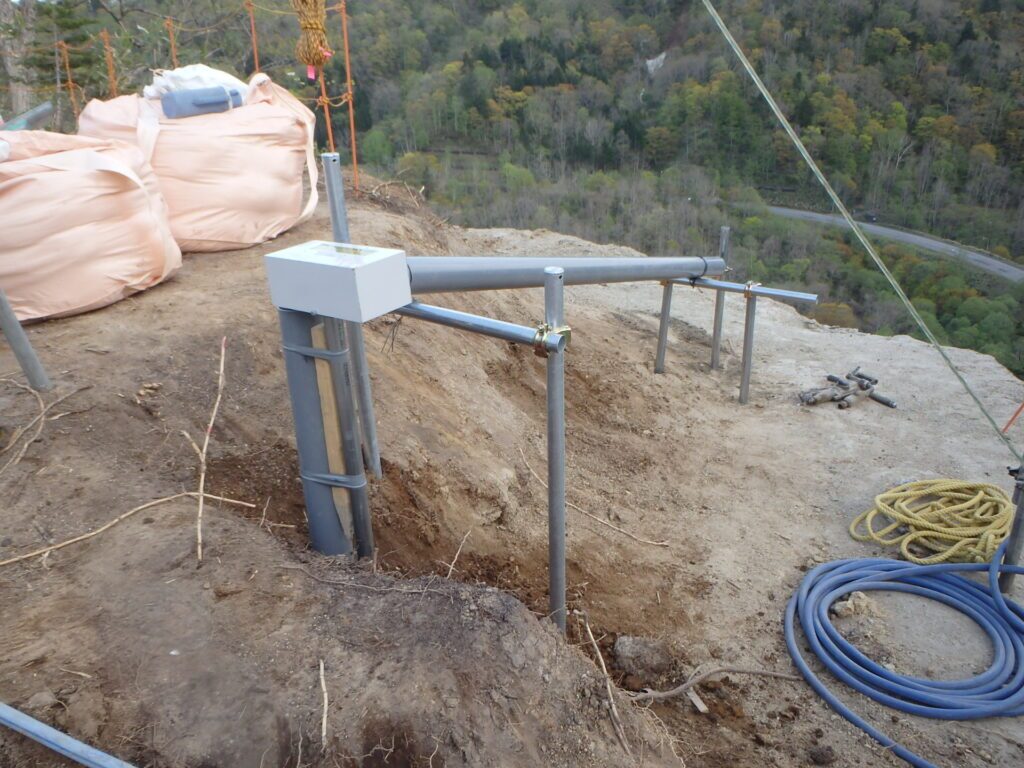

計測器設置完了
アクティックが選ばれる理由
-
1
豊富な実績とノウハウ
北海道を中心に多数のトンネル計測を手がけ、地質・工法に応じた最適な測点配置・計測頻度の提案が可能です。
-
2
計測当日中にデータ提供
計測当日中に変位量の算出・グラフ化を行い、翌日の施工判断に反映できる体制を整えています。
-
3
クラウド連携で遠隔確認
現場・本社・発注者間でデータをリアルタイム共有。遠隔地からも変位状況を即座に確認できます。
