- 掘削に伴い切梁へ作用する軸力を把握します。
- 山留め支保工の安定性や荷重状態を確認します。
- 計測結果を施工中の安全管理に活用します。
切梁軸力を把握し、山留め支保工の安全を管理 切梁軸力計測

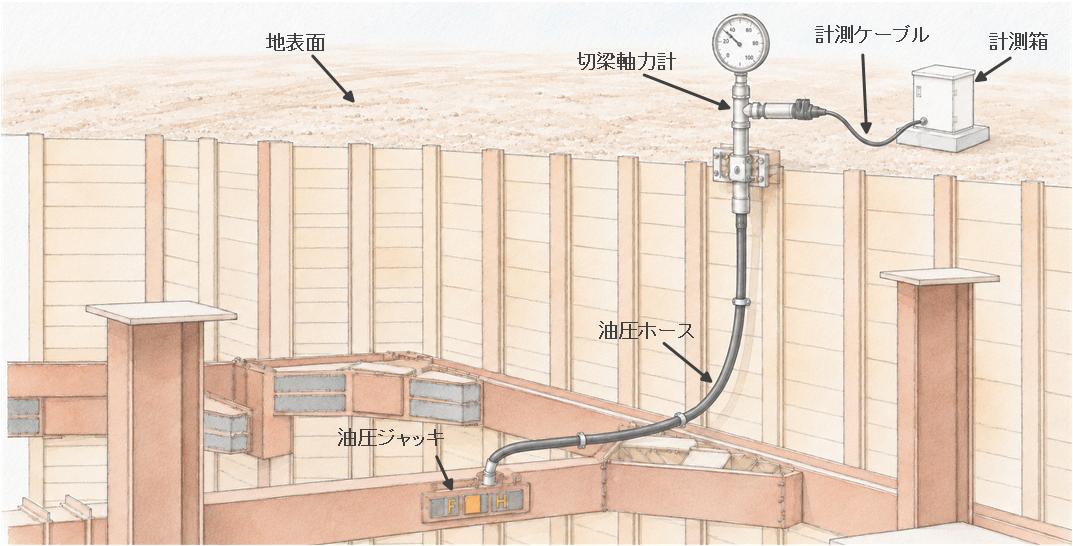

山留め支保工の切梁に軸力計を設置し、掘削の進行に伴って作用する軸力を継続的に計測します。
計測値を設計値や管理基準値と比較することで、切梁の荷重状態や山留め支保工の安定性を確認し、掘削工事の安全管理に活用します。
こんな現場・状況でご活用いただけます
計測の概要
| 計測目的 | 掘削に伴い切梁へ作用する軸力を把握し、山留め支保工の安定性を確認します。 |
|---|---|
| 計測方法 | 切梁に軸力計を設置し、土圧や掘削工程の変化によって生じる軸力を定期的または自動で計測します。 |
| 活用内容 | 切梁の荷重状態の確認、山留め支保工の安全管理、異常の早期把握および施工方法の検討に活用します。 |
切梁軸力計測は、山留め壁を支える切梁に作用する圧縮力を計測し、山留め支保工の荷重状態を把握するものです。 掘削の進行に伴って山留め壁に作用する土圧や水圧が変化すると、その影響が切梁の軸力として現れます。 軸力計を切梁へ設置して継続的に計測することで、各掘削段階における軸力の変化や荷重の集中を確認できます。 計測値を設計値や管理基準値と比較するとともに、山留め壁の変位、周辺地盤の沈下、地下水位および施工状況などと併せて整理することで、山留め支保工の安定性を総合的に評価できます。
計測フロー
-
1
計測計画の確認
山留め計画、掘削深度、切梁の配置、設計軸力および施工工程を確認し、計測位置や計測頻度、管理基準値を整理します。
-
2
設置位置の選定
切梁の配置や荷重条件を確認し、作用する軸力を適切に捉えられる位置を選定します。
-
3
軸力計の設置
切梁の所定位置に軸力計を取り付け、切梁に作用する荷重が適切に伝達されるよう設置します。
-
4
初期値の計測
切梁の設置・荷重導入後に初期値を取得し、その後の軸力変化を評価する基準とします。
-
5
定期計測・自動計測
掘削や支保工の施工工程に合わせて切梁軸力を定期的または自動で計測し、継続的に記録します。
成果物・計測器設置完了状況
経時変化図
切梁軸力を時系列でグラフ化し、掘削工程に伴う軸力の増減や急激な変化を分かりやすく表示します。
計測結果一覧表
計測日ごとの軸力、前回値からの変化量、設計値や管理基準値との比較結果を一覧表にまとめます。

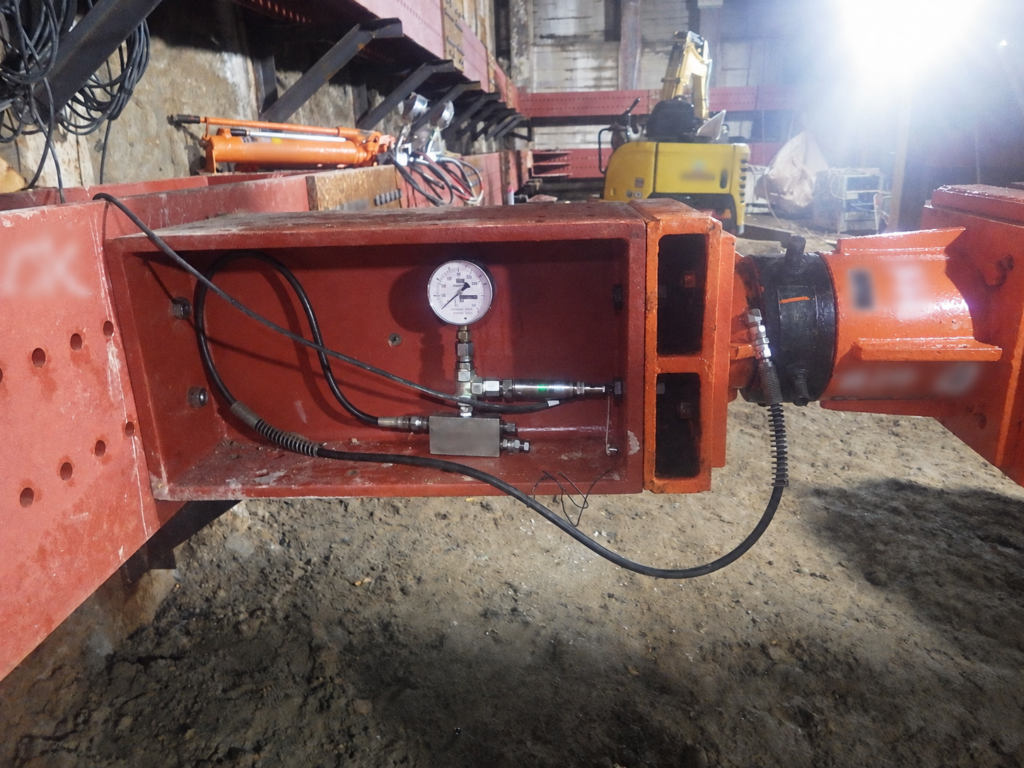

計測器設置完了
