- アンカーに作用する軸力を把握します。
- 掘削に伴う軸力の変化を確認します。
- 山留め構造の安定性や安全管理に活用します。
アンカー軸力計測

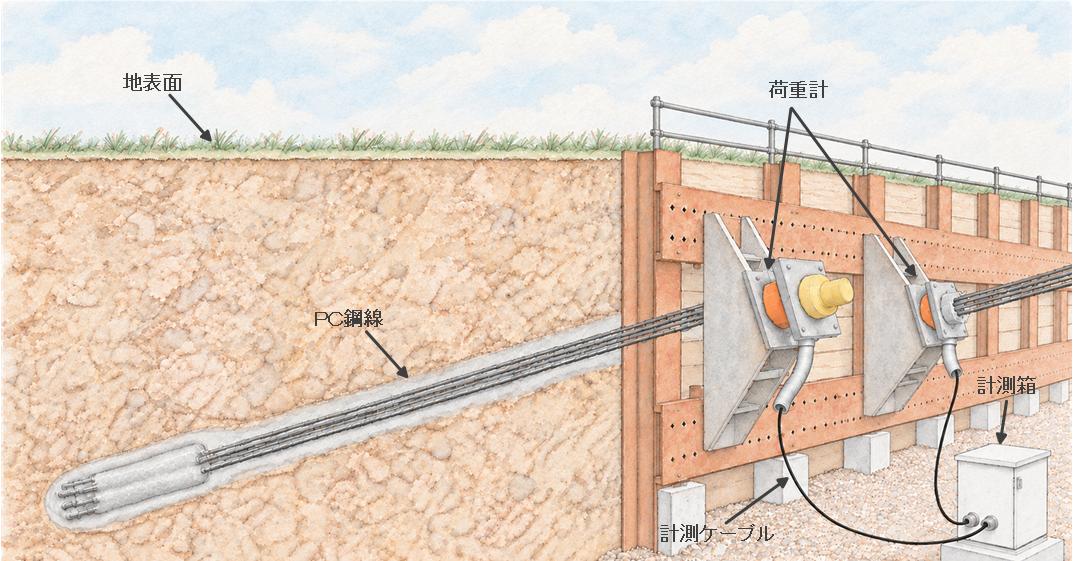

山留め壁を支えるグラウンドアンカーの頭部に荷重計を設置し、アンカーに作用する軸力を継続的に計測します。
掘削の進行に伴う軸力の変化を把握し、設計値や管理基準値と比較することで、アンカーおよび山留め構造の安定性確認や施工中の安全管理に活用します。
アンカーに作用する軸力を計測し、山留め構造の安全性を確認
計測の概要
| 計測目的 | アンカーに作用する軸力とその変化を把握し、アンカーおよび山留め構造の安定性を確認します。 |
|---|---|
| 計測方法 | アンカー頭部に荷重計を設置し、アンカーに作用する軸力を定期的または自動で計測します。 |
| 活用内容 | アンカーの荷重状態の確認、山留め構造の安全管理、異常の早期把握および施工方法や補強対策の検討に活用します。 |
アンカー軸力計測は、山留め壁を支えるグラウンドアンカーの頭部に荷重計を設置し、アンカーに作用する軸力を計測するものです。 掘削の進行や周辺地盤の変化により、山留め壁に作用する土圧や水圧が変化すると、アンカーの軸力にも変化が生じます。導入時の軸力を初期値として継続的に計測することで、軸力の増加や低下、その進行状況を確認できます。 計測値を設計値や管理基準値と比較するとともに、山留め壁変位、地下水位、周辺地盤の沈下および施工状況などと併せて整理することで、アンカーや山留め構造の安定性を総合的に評価できます。
計測フロー
-
1
計測計画の確認
山留め計画、アンカーの配置、設計軸力、掘削深度および施工工程を確認し、計測位置、計測頻度、計測期間および管理基準値を整理します。
-
2
荷重計の設置
アンカー頭部の支圧板と定着具の間など、所定の位置に荷重計を設置し、荷重が均等に伝わるよう調整します。
-
3
アンカーへの緊張力導入
アンカーへ所定の緊張力を導入して定着し、荷重計に適切に軸力が作用していることを確認します。
-
4
初期値の計測
掘削や支保工の施工工程に合わせてアンカー軸力を定期的または自動で計測し、継続的に記録します。
-
5
評価・活用
計測値を設計値や管理基準値と比較し、アンカーの荷重状態や山留め構造の安定性を評価します。急激な変化や異常値が確認された場合は、関係者へ情報を共有し、施工方法や補強対策の検討に活用します。
アンカー軸力計による計測結果と設置状況
経時変化図
アンカー軸力を時系列でグラフ化し、掘削工程に伴う軸力の増減や急激な変化を分かりやすく表示します
計測結果一覧表
計測日時ごとのアンカー軸力、前回値からの変化量、設計値や管理基準値との比較結果を一覧表にまとめます。

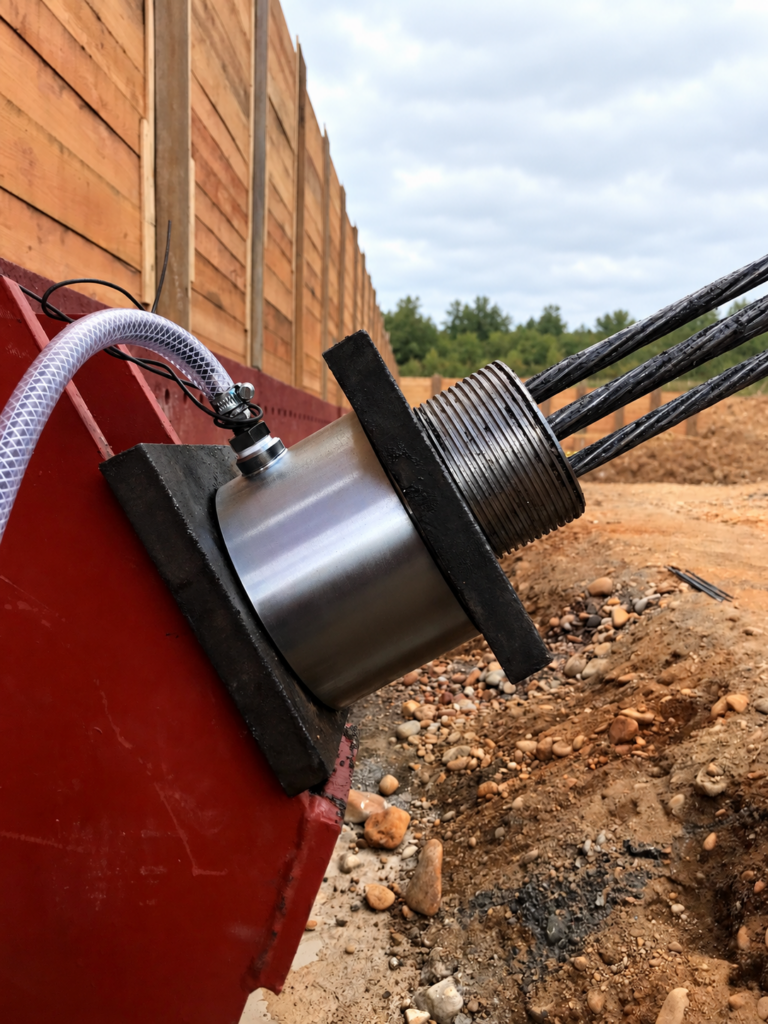

計測器設置状況

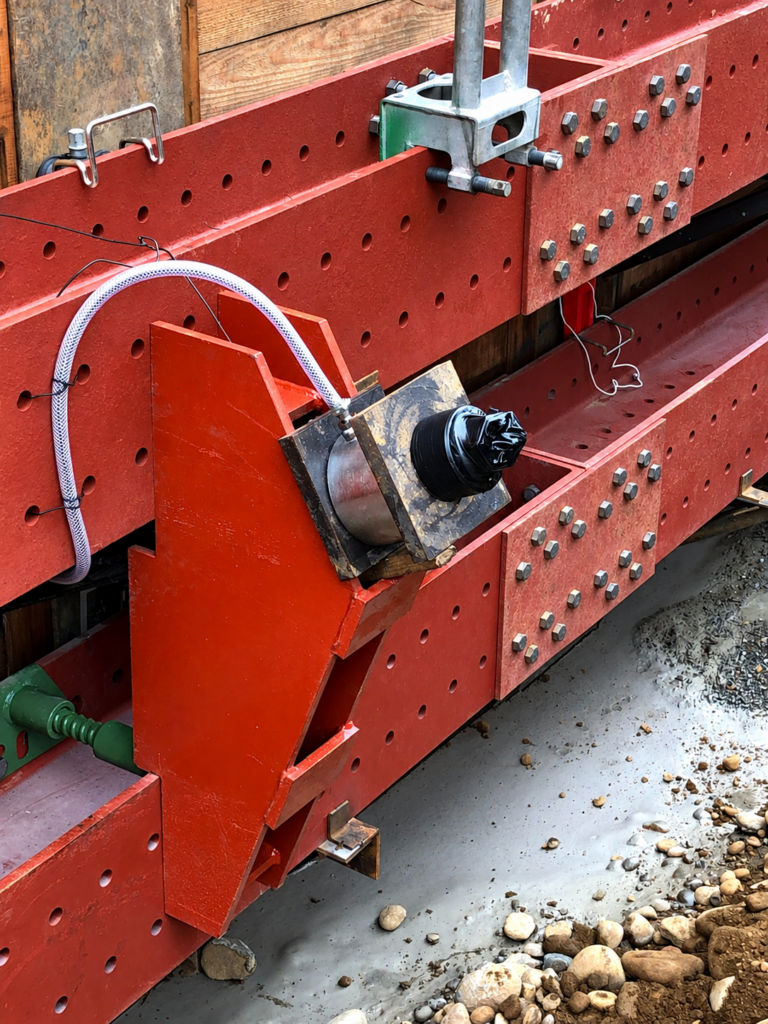

計測器設置完了
