- トンネル掘削に伴う地山内部の変位を計測し、安定性を確認します。
- 見えない地山内部の動きを捉え、施工判断や安全確認を支援します。
- 地山内部の変位を継続的に監視し、変状の早期把握に役立てます。
B計測 — 代表点計測 地中変位計計測
地中変位計により、掘削に伴う地盤内部の変位を把握し、地山の安定性や変形範囲を確認します。計測結果は、施工時の安全管理や対策工の検討に活用されます。
こんな現場・状況でご活用いただけます
計測の概要
| 計測目的 | トンネル掘削に伴う地山内部の変位を把握し、ゆるみ範囲や変形状況を確認します。 |
|---|---|
| 主な確認内容 | 深度別の変位量、変位分布、急激な変位増加、地山のゆるみ範囲を確認します。 |
| 活用内容 | 対策工の検討、ロックボルト適正長の判断、施工時の安全管理に活用します。 |

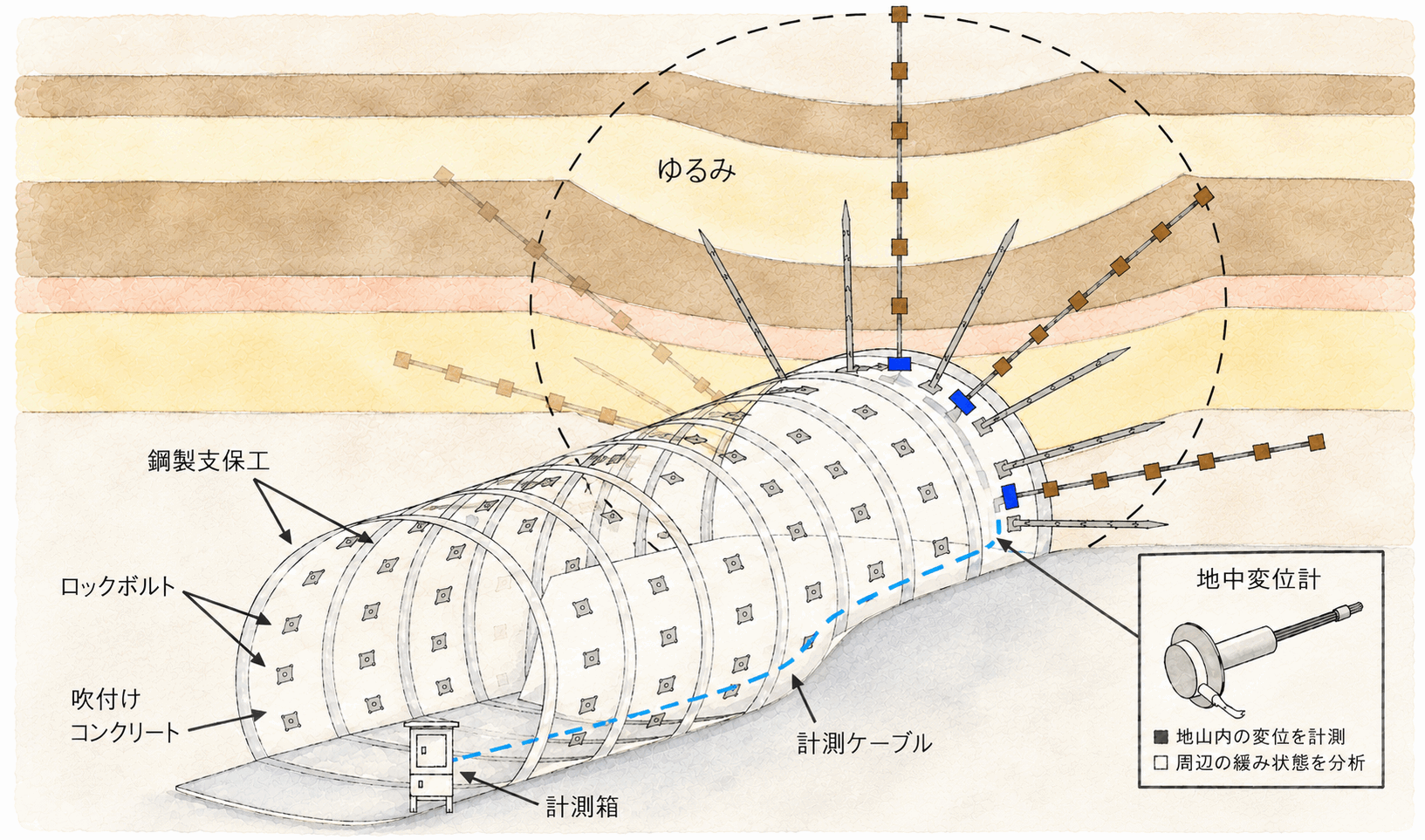

地中変位計は、ボーリング孔内に設置した複数のアンカーの変位を計測し、地山内部の変形状況を把握するための計測機器です。 地中内の変位分布や急激な変位の増加を確認することで、ゆるみ範囲の推定や対策工の検討、ロックボルトの適正長を判断するための資料として活用します。
計測フロー
-
1
計測計画の確認
計測位置、深度、アンカー段数、計測頻度を確認します。
-
2
ボーリング削孔
所定の位置・深度までボーリング孔を削孔します。
-
3
地中変位計の設置
ボーリング孔内に複数のアンカーを固定し、測定ワイヤ・変換部を設置します。
-
4
初期値測定
設置後の基準値を測定し、以降の変位量を比較できる状態にします。
-
5
評価・活用
ゆるみ範囲の推定、対策工の検討、ロックボルト適正長の判断資料として活用します。
地中変位計による計測結果と設置状況

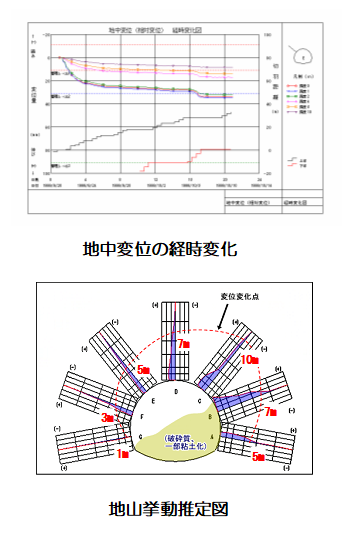

経時変化図
地中変位計により得られた深度ごとの変位量を経時的に整理し、地山内部の変形状況を把握します。計測結果をもとに、ゆるみ範囲の推定や支保工・対策工の検討に活用します。

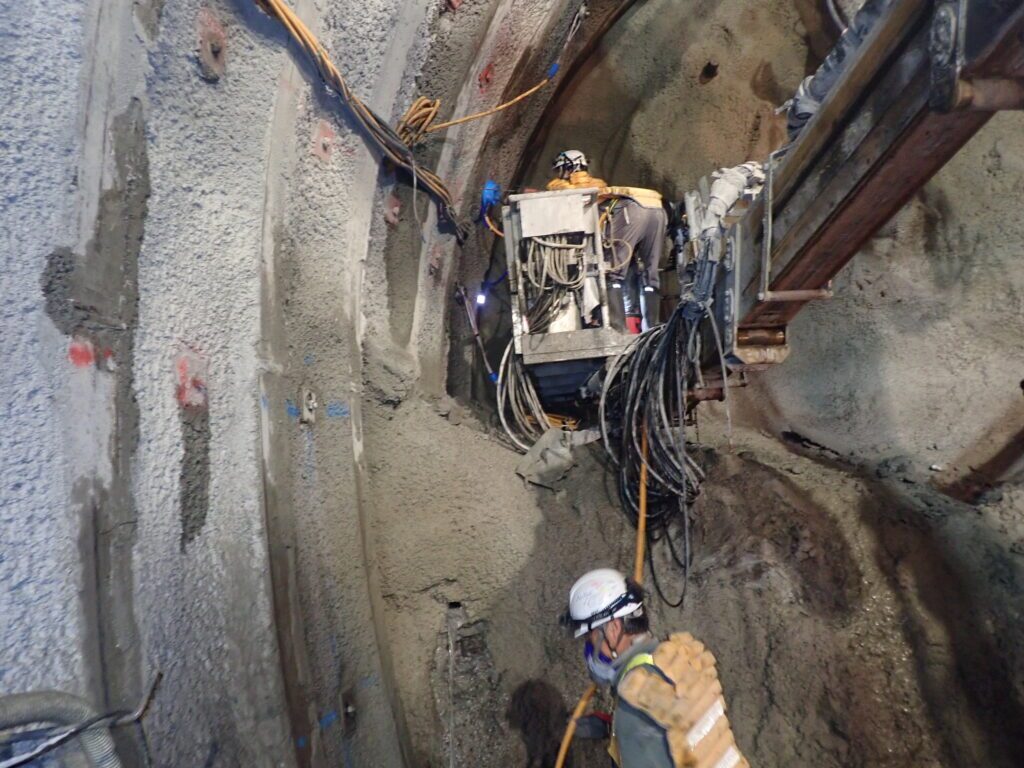

計測器設置状況

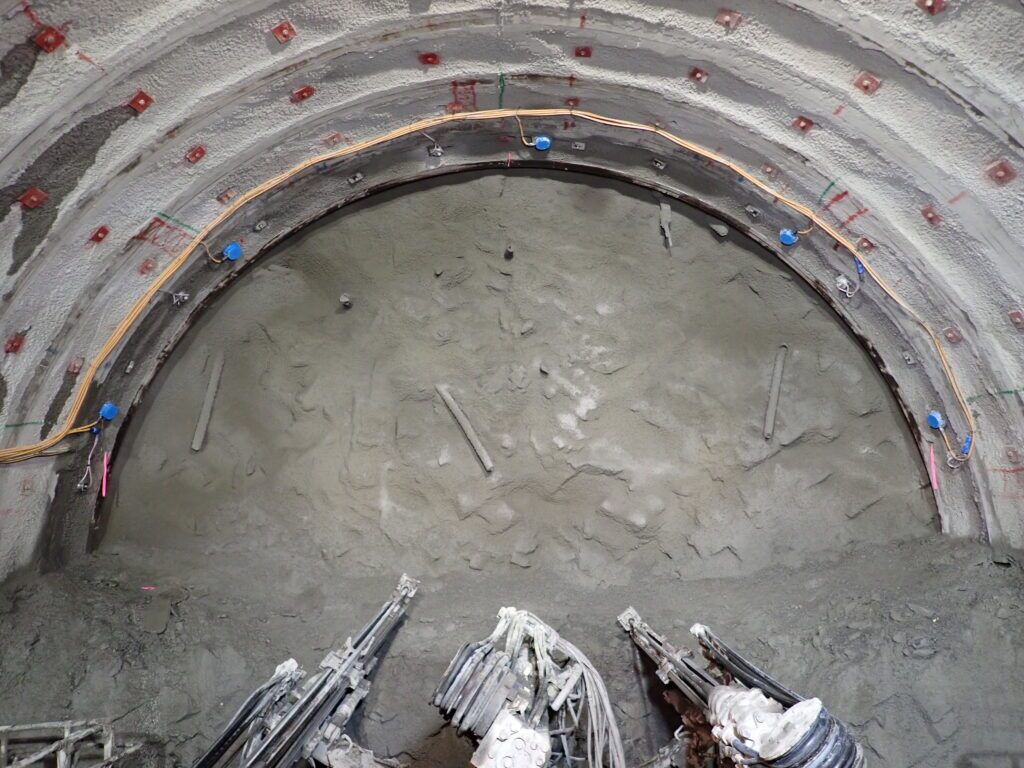

計測器設置完了
アクティックが選ばれる理由
-
1
豊富な実績とノウハウ
北海道を中心に多数のトンネル計測を手がけ、地質・工法に応じた最適な測点配置・計測頻度の提案が可能です。
-
2
計測当日中にデータ提供
計測当日中に変位量の算出・グラフ化を行い、翌日の施工判断に反映できる体制を整えています。
-
3
クラウド連携で遠隔確認
現場・本社・発注者間でデータをリアルタイム共有。遠隔地からも変位状況を即座に確認できます。
