斜面の監視 パイプひずみ計
地中に設置したパイプに生じるひずみを深度ごとに計測し、地すべりによる地盤の変動を把握します。
ひずみが集中する深度や経時的な変化を確認することで、すべり面の位置や地すべり活動の進行状況を推定し、安全管理や対策工の検討に活用します。
こんな現場・状況でご活用いただけます
計測の概要
| 計測目的 | 地中に発生するひずみの深度分布を把握し、すべり面の位置や地すべり活動の進行状況を推定します。 |
|---|---|
| 計測方法 | ひずみゲージを取り付けたパイプをボーリング孔内に設置し、各深度に生じるひずみを継続的に計測します。 |
| 活用内容 | 地すべり活動の監視、すべり面の推定、対策工の計画および施工後の効果確認に活用します。 |
パイプひずみ計は、ボーリング孔内に設置したパイプに生じる曲げひずみを、一定の深度間隔で計測するものです。 計測値の変化が特定の深度に集中している場合、その周辺にすべり面が存在する可能性があると判断できます。また、ひずみの増加量や継続性を確認することで、地すべり活動の進行状況を把握します。 地下水位や雨量の計測結果と併せて評価することで、降雨や地下水の上昇と地盤変動との関係を確認し、より総合的な地すべり監視につなげます。
計測フロー
-
1
計測計画の確認
地形・地質条件や過去の調査資料を確認し、計測目的、設置位置、計測深度、計測頻度などを整理します。
-
2
ボーリング削孔
計測計画に基づき、パイプひずみ計を設置する深度までボーリングを行います。
-
3
パイプひずみ計の設置

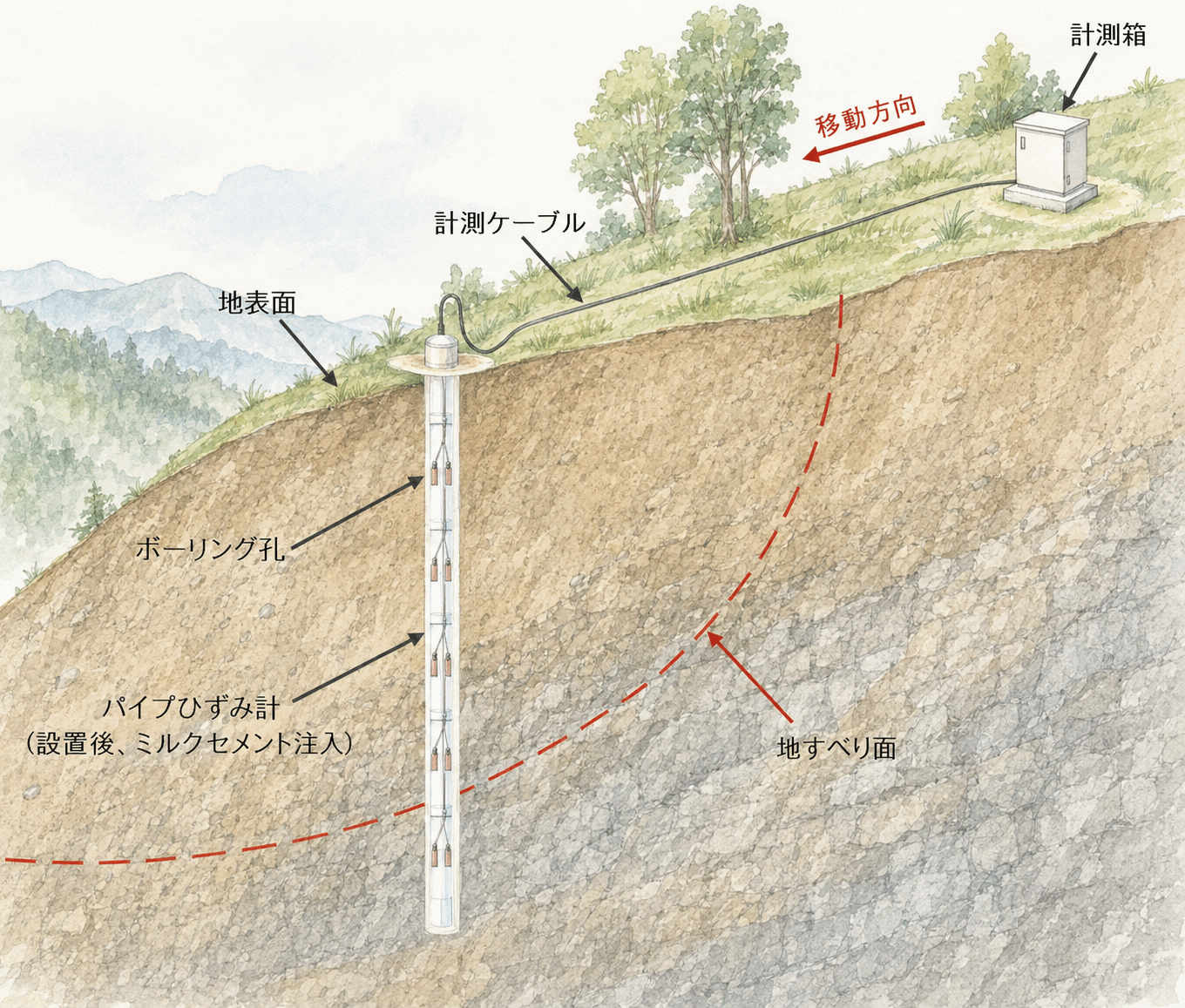

ひずみゲージを取り付けたパイプを孔内に挿入し、周囲を充填材で固定して地盤と一体化させます。
-
4
初期値測定
設置後、計測値が安定した段階で初期値を取得し、その後のひずみ変化を評価する基準とします。
-
5
評価・活用
ひずみの集中深度からすべり面を推定し、変化量や増加傾向から地すべりの活動状況を評価します。計測結果は、安全管理や対策工の検討、施工後の効果確認に活用します。
成果物・提出物
経時変化図
深度ごとのひずみ量を時系列でグラフ化し、地中のひずみの増加傾向や変化が集中する深度を分かりやすく表示します。
計測結果一覧表
計測日ごとのひずみ量や前回値からの変化量を深度別に整理し、地すべり活動の推移を確認しやすい一覧表にまとめます。
計測報告書
計測条件や計測方法、計測結果、ひずみの経時変化などを整理し、すべり面の推定や地すべり活動の評価を報告書にまとめます。
